עריכת המעגל היא חלק חשוב בפיתוח המוצר.

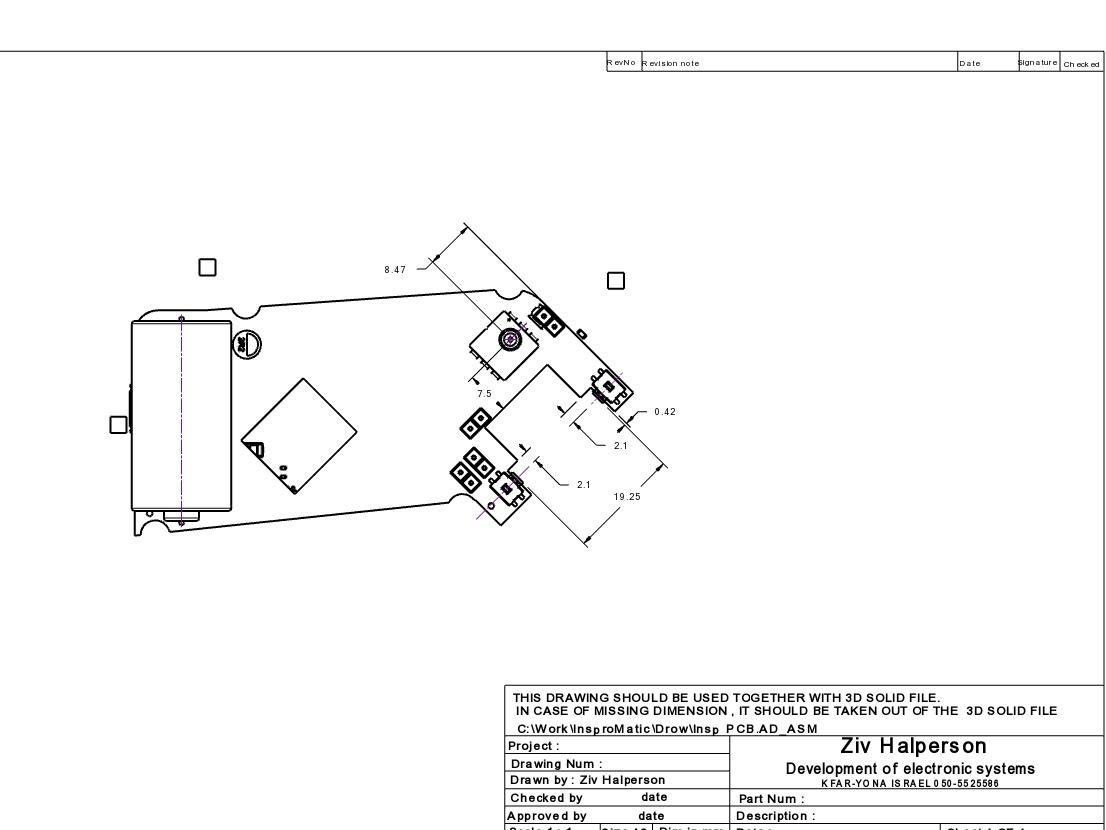

לפני תחילת העבודה על העריכה יש צורך בשרטוט מכני של הכרטיס (או לפחות בהגדרת גודל) ובקבצי NETLIST שמגדירים את החיבורים החשמליים של המעגל.
העריכה מחולקת לשני שלבים עיקריים:

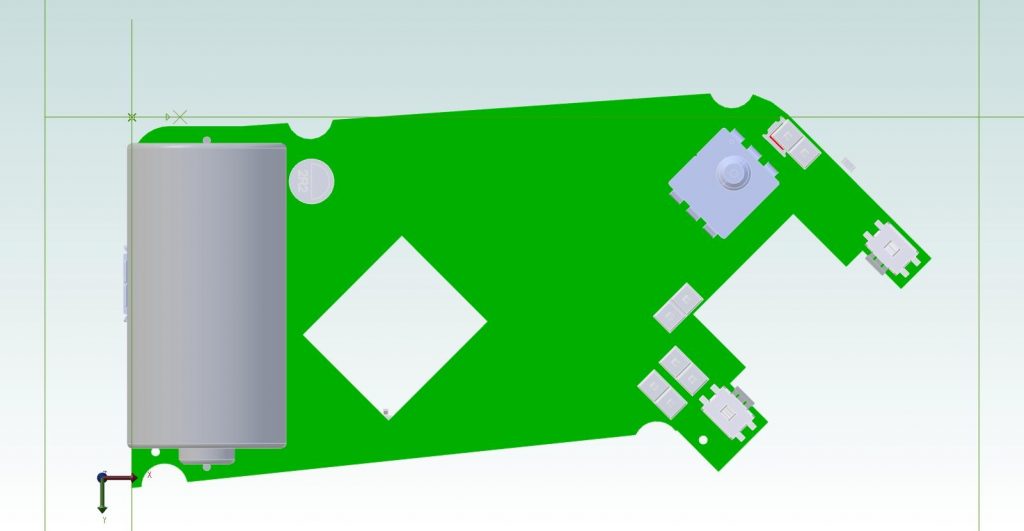

1. השמת הרכיבים על הכרטיס

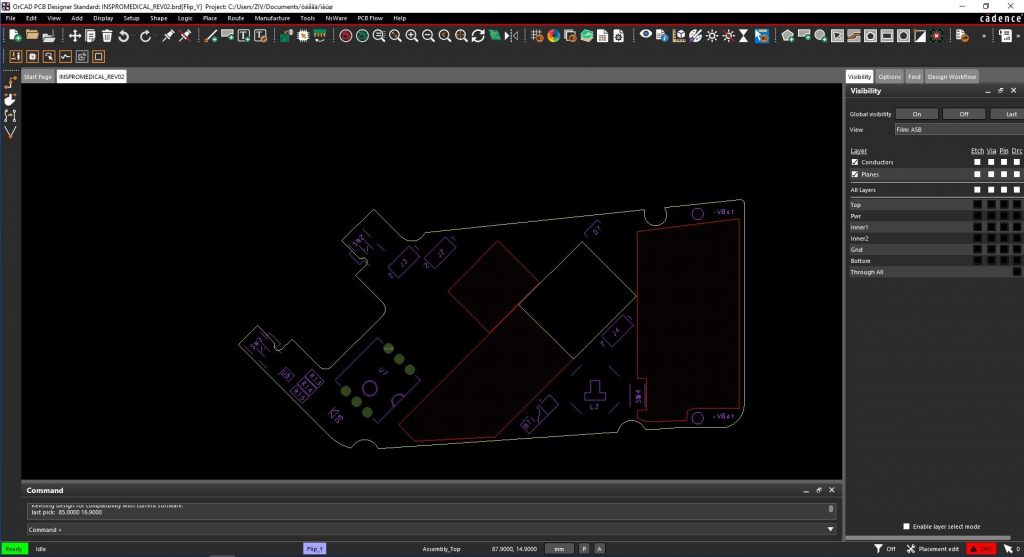

בשלב זה נקבע מיקום הרכיבים על הכרטיס.
לחלק מהרכיבים נקבע מיקום מוחלט על הכרטיס, כדאי לתאם בינם לשאר החלקים המכנים של המוצר כמו מפסקים , מנורות ומחברים.
לחלק מהרכיבים נקבע אזור שבו הם מוצבים לפי תפקידם במעגל והקישור שלהם לרכיבים אחרים.
הנדסה נכונה כוללת הפרדה בין אזור ספקים, אזור אנלוגי, אזור דיגיטלי ואזורי RF ככול שניתן.
באופן מעשי הדבר יותר מסובך ודורש שיקולים נוספים כמו צפיפות המעגל, מספר השכבות שצריך ,האם מרכיבים רכיבים משני ציידי המעגל ,פיזור חום ועוד.
המיקום הסופי של הרכיבים יקבע תוך כדי השלב הבא –
2. חיבור המוליכים החשמליים
בשלב זה נקבעים הדרך והצורה של המוליכים על הכרטיס.
הדרך שעוברים המוליכים, העובי והאורך שלהם יקבעו את איכות העבודה ,האמינות ,עלות היצור והעמידות בתקנים של המעגל (ושל המוצר).
על העורך להבין בהנדסה חשמלית של המעגל ובתהליכי היצור ולהיות בקשר עם מתכנן המעגל , איש המכניקה והמעצב של המוצר כדאי שהמעגל יתאים לדרישות המוצר.
מעגל של מוצר זול שמיצרים בכמות גדולה (כמו צעצוע) ישתמש בטכנולוגיות שונות ממעגל של מוצר ייחודי ומסובך שמיצרים בכמות קטנה (כמו מערכת לבדיקת היתכנות של טכנולוגיה חדשה).
על העורך להתאים ככל שניתן את רמת העריכה לרמת המוצר :
- עובי מינימלי של מוליכים.
- מרחקים בין המוליכים.
- עובי וסוגי חורי המעבר VIA .
- מספר השכבות של המעגל.
- חומרי הגלם והציפויים של המעגל.
- סימונים , תקנים ועוד.
- סיום וסגירת המעגל
בסוף העריכה צריך להכין סט של קבצי יצור אשר כלל בתוכו הוראות ליצרן ה PCB והוראות ליצרן שמרכיב את הרכיבים על ה PCB.

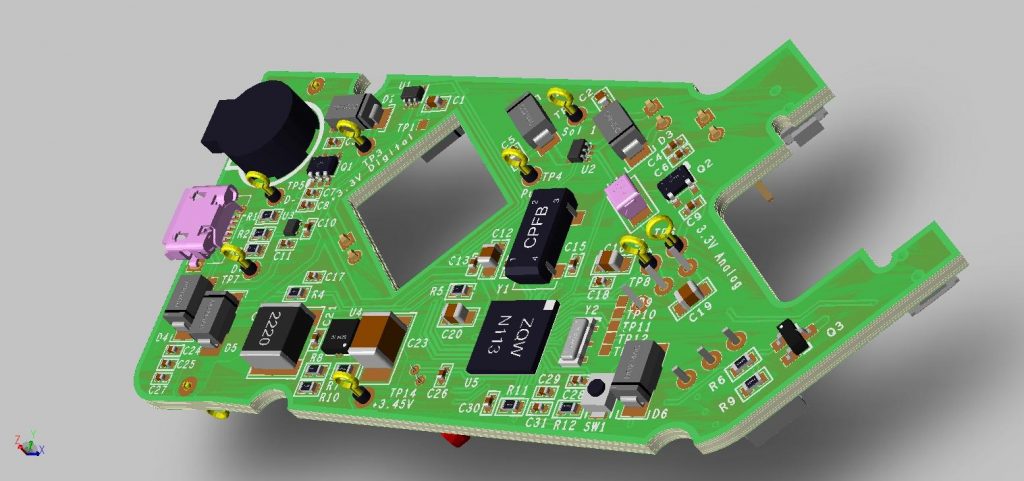

בנוסף בשנים האחרונות נהוג להוציא קובץ תלת מיימד ( 3D )בפורמט מכני של המעגל כדאי לבדוק איך הוא משתלב במוצר.
אני עורך מעגלים בתוכנת Allegro© של חברת cadence©
מעל 10 שנים ויש לי ידע רב בתכנון אלקטרוני של מעגלים ותכנון מכני של מוצרים ולכן יש לי יכולת להתאים את המעגל של המוצר שלך לצרכים שלך.
אני יכול לשלב פעולה עם אנשי הפיתוח שאיתם אתה/את עובדים או לבצע לבד את כלל שלבי הפיתוח אם יש צורך.
