תכנון אלקטרוני
התכנון האלקטרוני של מעגל צריך להתחשב בהרבה גורמים.
המעגל כמובן צריך לבצע את כל מה שהוגדר לו בשלב הרעיון (הגדרת חומרה HDR).
אבל צריך לחשוב גם על זמינות הרכיבים, מחיר הרכיבים, בעיות בהרכבה, אמינות וגדלים מכניים.
לי יש את הניסיון לתכנן מעגלים כך שבהמשך הדרך ניתקל במינימום בעיות ועיכובים.

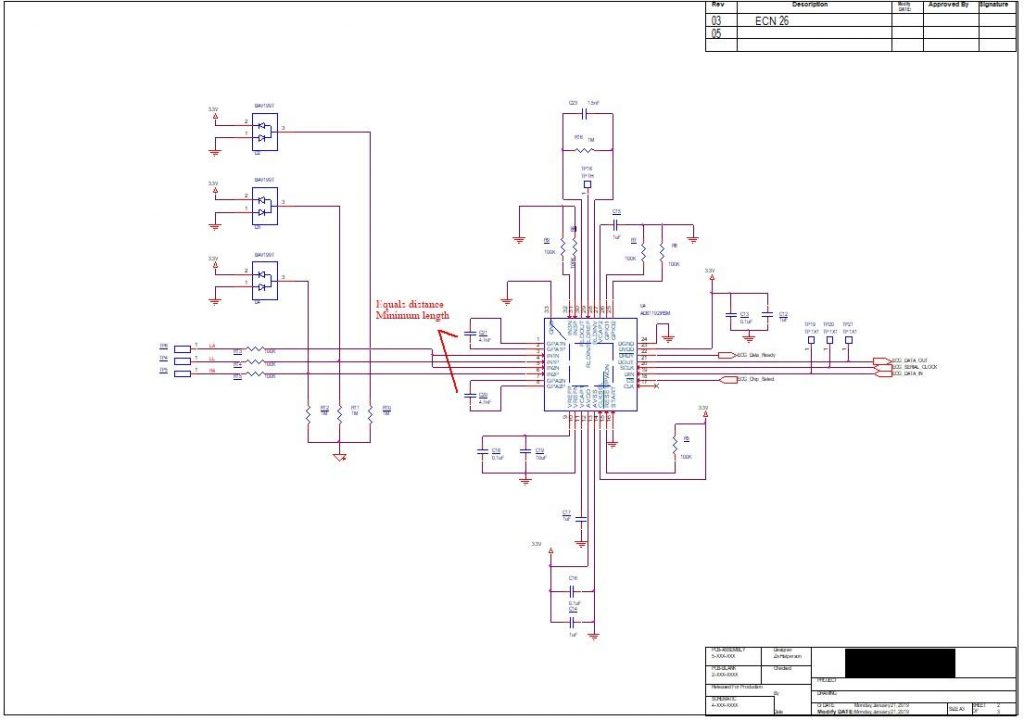

שרטוט אלקטרוני
לשרטוט המעגל שני תפקידים חשובים:
1. להגדיר את התכנון האלקטרוני לשלבים הבאים של היצור .
2. לשמש כהסבר לעבודת המעגל לפני השלבים הבאים ותיעוד להמשך.
לכן על השרטוט לא רק להיות נכון מבחינה חשמלית, אלא גם להיות ברור וקל להבנה.
אני משרטט מעגלים אלקטרונים בתוכנת OrCad© למעלה מעשרים שנה ויש לי את הידע והיכולת לשרטט את המעגלים בצורה ברורה ונכונה להמשך היצור כלל הוצאת קבצים לתיעוד NETLIST ,BOM ו PDF של השרטוט.
בנוסף אני יכול להוסיף פרטים שביקש הלקוח (לוגו , פרטי חברה ,תמונות ואיורים שקשורים לשרטוט).
